Системы приводов

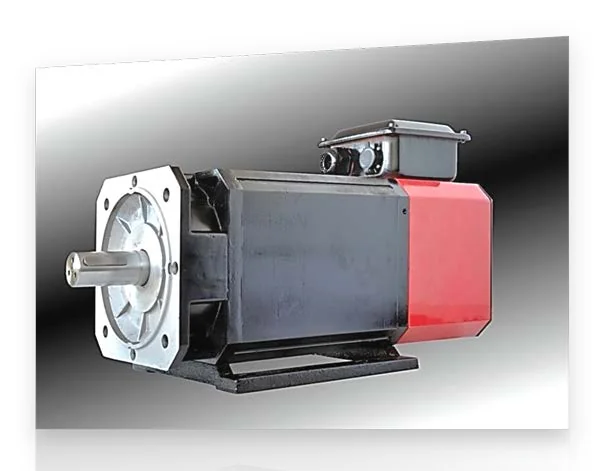

Шпиндельные асинхронные двигатели серии DH

Шпиндельные асинхронные двигатели серии DH

Основные характеристики:

  • Инкрементальный встроенный энкодер.
  • Максимальная скорость вращения до 8000об.
  • Мощность от 0,75 до 350кВт.
  • Встроенный вентилятор охлаждения.
  • Крепление фланцевое и на лапах.
  • Защита IP-55.
МодельНоминальная30 минут
перегрузки		Ном. частота, HzНомин. обороты, rpmМакс. скорость с сохранением Рн, rpmМакс. скорость, rpm
Мощн., KWМомент, NmТок, AМощн., KWМомент, NmТок
A
DH10-1-24-3.7/5.5-4-15003,7249,55,53512,61500600080000,0146
DH10-2-35-5.5/7.5-4-15005,535137,54816,21500600080000,0195
DH10-3-48-7.5/11-4-15007,548171171231500600080000,0264
DH10-4-71-11/15-4-1500117123,51595311500600080000,0375
DH13-2-95-15/18,5-4-150015953118,5117381500600080000,065
DH13-3-117-18.5/22-4-150018,51173822140451500600080000,078
DH13-4-140-22/30-4-1500221404530191581500600080000,091
DH16-1-191-30/37-4-1500301916037235751500450060000,174
DH16-2-235-37/45-4-1500372357545286891500450060000,215
DH16-3-286-45/55-4-15004528690553501061500450060000,264
DH16-4-350-55/75-4-150055350110754771471500450060000,325
МодельНоминальная30 минут перегрузкиНом. частота, HzНоминальные обороты, rpmМаксимальная скорость с сохранением Рн, rpmМаксимальная скорость, rpm
Мощность, KWМомент, NmТок, AМощность,KWМомент, NmТок
A
DH10-1-24-3.7/5.5-4-15003,7249,55,53512,61500600080000,0146
DH10-2-35-5.5/7.5-4-15005,535137,54816,21500600080000,0195
DH10-3-48-7.5/11-4-15007,548171171231500600080000,0264
DH10-4-71-11/15-4-1500117123,51595311500600080000,0375
DH13-2-95-15/18,5-4-150015953118,5117381500600080000,065
DH13-3-117-18.5/22-4-150018,51173822140451500600080000,078
DH13-4-140-22/30-4-1500221404530191581500600080000,091
DH16-1-191-30/37-4-1500301916037235751500450060000,174
DH16-2-235-37/45-4-1500372357545286891500450060000,215
DH16-3-286-45/55-4-15004528690553501061500450060000,264
DH16-4-350-55/75-4-150055350110754771471500450060000,325

Система цифровых сервоприводов FAGOR MCS

Малогабаритные компактные приводы (MCS, ACSD) подходят для управления синхронными двигателями осей с моментом до 27 Nm. Они имеют упрощенную систему параметров и интегрированные функции настройки и инсталляции. Имеют встроенный источник питания, позволяющий подключаться непосредственно к сети 3х380 В/ 50 Гц. Удобны в случае применения при модернизации и ремонте небольших токарных и фрезерных станков и в системах автоматизации технологических процессов.

Каталог «Система сервоприводов FAGOR MCS-ACSD серия» (rus, 3Мб)

Система цифровых сервоприводов FAGOR DDS

Модульная система сервоприводов DDS представляет собой конфигурируемую систему для управления несколькими осями (AXD) и шпинделями (SPD). Рекуперативные (RPS, ХРS) и нерекуперативные (PS) блоки питания позволяют подключать систему к сети 3х380 В/ 50 Гц.

Модули приводов подачи AXD и вращения шпинделя SPD разработаны специально для применения в индустриальных условиях. Возможность управления по аналоговому (+/- 10 В) и цифровому (Sercos, CAN) интерфейсу, что обеспечивает совместимость с распространенными видами ЧПУ.

Предлагаемый цифровой интерфейс Sercos ® с оптоволоконным каналом связи обеспечивает абсолютную помехозащищенность, высокое быстродействие и минимальное время для инсталляции и обслуживании привода.

Каталог «Система цифровых сервоприводов FAGOR» (rus, 4.7Мб)

Cинхронные двигатели FAGOR FXM, FKM

Серия бесщеточных синхронных двигателей переменного тока FXM, FKM позволяет управлять осями станков с требуемым моментом от 1,2 — 115 Nm. Высокомоментные двигатели обеспечивают 5-кратную перегрузку по моменту на скоростях до 6000 об/мин. Двигатели имеют встроенный энкодер и могут быть оснащены тормозом и вентилятором.

Каталог «Система цифровых сервоприводов FAGOR» (eng, 3.2Мб)

Каталог «Digital servo drive system» (eng, 2,6Мб)

Асинхонные двигатели FAGOR FM7, FM9

Асинхронные двигатели FM7, FM9 спроектированы для работы в шпинделях станков. Их отличает балансировка для работы на скоростях до 15000 об/мин с очень низким уровнем шума и вибрации в диапазоне мощностей 3,7 — 130 кВт. Среди различных конструктивных исполнений имеются двигатели с полым валом для реализации прямого привода шпинделя (серия Е03). Двигатели оснащены датчиком тепловой защиты, инкрементальным энкодером и вентилятором.

Каталог «Система цифровых сервоприводов FAGOR» (eng, 3.2Мб)
